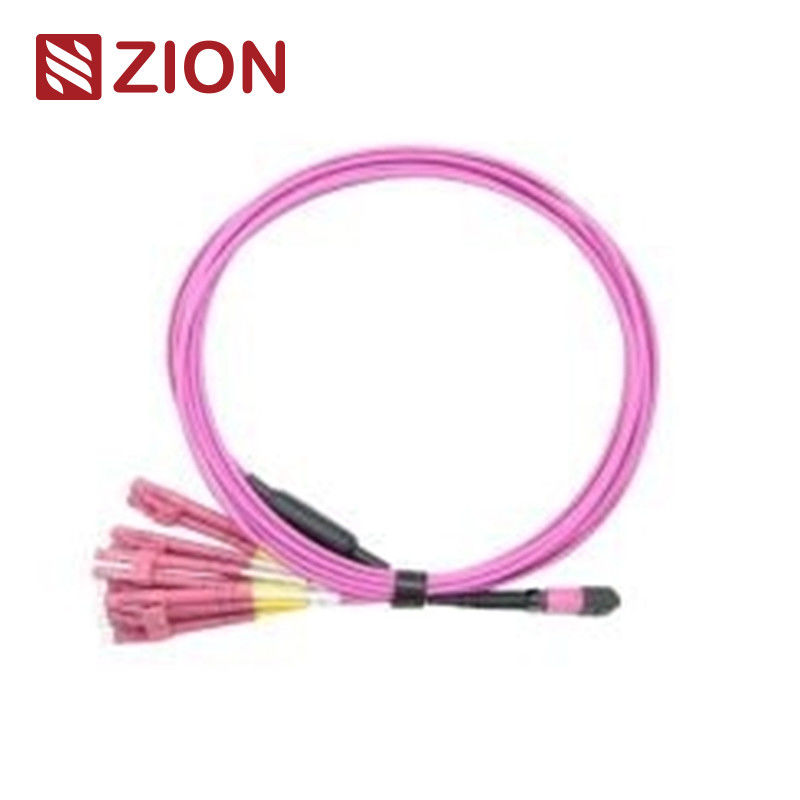

12 ফাইবার এমপিও থেকে এলসি ওএম 4 ফাইবার অপটিক এমপিও-এলসি 2.0 মিমি স্ট্রেইট হারনেস ক্যাবল
উচ্চ ঘনত্বের ফাইবার অপটিক হারনেস ক্যাবলগুলি ডেটা সেন্টার অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে, যা OM4 মাল্টিমোড ফাইবার পারফরম্যান্সের সাথে MPO থেকে LC সংযোগের বৈশিষ্ট্যযুক্ত।
পণ্য সনাক্তকরণ
সায়ন কোড: ZCM11A28HAAX
12F MPO OM4 ফাইবার অপটিক MPO-LC 2.0mm স্ট্রেইট হারনেস ক্যাবল
এমপিও (মাল্টি-ফাইবার পুশ অন) সংযোগকারীগুলি ডেটা সেন্টার, ফাইবার-টু-দ্য বিল্ডিং অ্যাপ্লিকেশন,এবং 40 জি সমর্থনকারী অপটিক্যাল ট্রান্সিভার সরঞ্জামগুলির অভ্যন্তরীণ সংযোগ, ১০০জি এবং কিউএসএফপি+ প্রযুক্তি।
এই 12-কোর এমপিও থেকে 6 এলসি ডুপ্লেক্স (বা 12 এলসি সিম্প্লেক্স) সোজা হারনেস ক্যাবল সমাবেশগুলি 40 জি কিউএসএফপি + পিএলআর 4 থেকে 10 জি এসএফপি + এলআর অপটিক্স সরাসরি সংযোগের জন্য অনুকূলিত।সমস্ত ফ্যানআউট ক্যাবলগুলি একই দৈর্ঘ্য বজায় রাখে এবং ডেটা সেন্টারে স্থান সাশ্রয়কারী উচ্চ ঘনত্বের ফাইবার প্যাচিংয়ের জন্য বিশেষভাবে ডিজাইন করা হয়েছে.
এমপিও সংযোগকারী মান
এমপিও সিঙ্গল মোড রেফারেন্সঃআইইসি ৬১৭৫৪-৭
এমপিও সিঙ্গল মোড হাউজিং বিস্তারিতঃএসএম এপিসিঃ সবুজ সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড ক্ষতি MPO)
এসএম এপিসিঃ হলুদ সংযোগকারী + কালো বুট (সুপার লো লস এমপিও)
এমপিও মাল্টিমোড রেফারেন্সঃআইইসি ৬১৭৫৪-৭
এমপিও মাল্টি-মোড হাউজিং বিস্তারিতঃOM1&OM2 পিসিঃ বেজ সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড ক্ষতি MPO)
OM3&OM4 পিসিঃ অ্যাকোয়া সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড এবং সুপার লো লস এমপিও)
OM3&OM4 পিসিঃ হিদার ভায়োলেট সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড ক্ষতি MPO)
- আইইসি স্ট্যান্ডার্ড IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) এর সাথে সামঞ্জস্যপূর্ণ
- TIA-568-C অনুযায়ী কাঠামোগত ক্যাবলিং
- 10G ফাইবার চ্যানেল সম্মতি
- 40G এবং 100G আইইইই 802.3 সামঞ্জস্যপূর্ণ
অন্যান্য সংযোগকারী মান
- এস কে:TIA/EIA, FOCIS3, GR-326, NTT-SC IEC61754-4 এবং JIS C5973
- এলসি:TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 এবং JIS C5973
- এফসি:EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 এবং JIS C5973
- এসটি:TIA/EIA, FOCIS2, GR-326, IEC61754-2 এবং JIS C5973
- E2000:আইইসি ৬১৭৫৪-১৫
উপলব্ধ ফাইবারের ধরন
এমপিও-এলসি, এমপিও-এসসি, এমপিও-এফসি, এমপিও-এসটি এবং এমপিও-ই২০০০ কনফিগারেশনে G657A1, G657A2/B2, G657B3, OM1 62.5/125, OM2 50/125, OM3 50/125, OM4 50/125, এবং OM5 50/125 ফাইবার টাইপের সাথে সামঞ্জস্যপূর্ণ।
অপটিক্যাল স্পেসিফিকেশন
ইনসেশন লস (এমপিও) একক মোডঃ
স্ট্যান্ডার্ডঃ ≤0.75dB (সর্বোচ্চ), ≤0.50dB (সাধারণ)
সুপার লোঃ ≤0.35dB (সর্বোচ্চ), ≤0.20dB (সাধারণ)
ইনসেশন লস (এমপিও) মাল্টিমোডঃ
স্ট্যান্ডার্ডঃ ≤0.6dB (সর্বোচ্চ), ≤0.50dB (সাধারণ)
সুপার লোঃ ≤0.35dB (সর্বোচ্চ), ≤0.20dB (সাধারণ)
সন্নিবেশ ক্ষতি (LC/SC/FC/ST) একক মোডঃ
≤0.3dB
ইনসার্ট লস (LC/SC/FC/ST) মাল্টিমোডঃ
≤0.3dB
রিটার্ন লস (এমপিও) একক মোডঃ
≥60dB
রিটার্ন লস (এমপিও) মাল্টিমোডঃ
≥25dB
রিটার্ন লস (LC/SC/FC/ST):
APC≥60dB; UPC≥50dB; মাল্টিমোড≥35dB
স্থায়িত্বঃ
<০.৩ ডিবি সাধারণ পরিবর্তন (২০০ জোড়া)
বিনিময়যোগ্যতাঃ
≤0.2dB
ইনপুট-ট্র্যাক পরীক্ষাঃ
৫০০ বার, আইএল < ০.৫ ডিবি
টান শক্তিঃ
> ৭০ এন
অপারেটিং তাপমাত্রাঃ
-40°C থেকে +85°C
মূল বৈশিষ্ট্য
- নিম্ন সন্নিবেশ ক্ষতি, উচ্চ রিটার্ন ক্ষতি কর্মক্ষমতা
- এমটি ভিত্তিক মাল্টি-ফাইবার সংযোগকারী 4, 8, 12 এবং 24 ফাইবার টার্মিনেশন সমর্থন করে
- ফাইবারের ভর-সমাপ্তির জন্য অর্থনৈতিক সমাধান
- নিম্ন ক্ষতি এবং স্ট্যান্ডার্ড ক্ষতি উভয় একক মোড এবং মাল্টিমোড অ্যাপ্লিকেশন জন্য ডিজাইন করা
- রগডাইজড রাউন্ড ক্যাবল, ওভাল ক্যাবল এবং খালি রিবন বিকল্প
- সহজ ফাইবার টাইপ, পোলিশ টাইপ এবং সংযোগকারী গ্রেড সনাক্তকরণের জন্য রঙ-কোডযুক্ত হাউজিং
- চমৎকার পুনরাবৃত্তিযোগ্যতা এবং বিনিময়যোগ্যতা
এমপিও/এমটিপি তারের সুবিধা
- উচ্চমানেরঃকারখানার পূর্বনির্ধারিত, পরীক্ষিত, এবং ব্যাপক পরীক্ষার রিপোর্ট সঙ্গে প্যাকেজ
- স্থান সাশ্রয়ঃছোট ব্যাস ক্যাবল ভলিউম হ্রাস এবং ডেটা সেন্টার এয়ার কন্ডিশনার উন্নত
- সময় সাশ্রয়ীঃপ্লাগ-এন্ড-প্লে ডিজাইন ইনস্টলেশনের সময়কে উল্লেখযোগ্যভাবে হ্রাস করে
অ্যাপ্লিকেশন
40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 এবং উচ্চ ঘনত্বের ডেটা সেন্টার পরিবেশের জন্য ডিজাইন করা হয়েছে। 10/40/100G উচ্চ ঘনত্বের ডেটা সেন্টার অ্যাপ্লিকেশনগুলির জন্য অনুকূলিত।
- উচ্চ ঘনত্বের ডেটা সেন্টার পরিবেশ
- ফাইবার-টু-দ্য বিল্ডিং ইনস্টলেশন
- ফাইবার অপটিক্স সরঞ্জামের অভ্যন্তরীণ সংযোগ
সংশ্লিষ্ট পণ্য
জিওন কমিউনিকেশন এসএম এবং ওএম 3 / ওএম 4 উভয় ফাইবার ধরণের 8 এফ, 12 এফ এবং 24 এফ কনফিগারেশন সহ এমপিও-এলসি স্ট্রেইট হারনেস ক্যাবলগুলির একটি বিস্তৃত পরিসীমা সরবরাহ করে।
সংযোগ পদ্ধতি এবং মেরুকরণ
তিনটি সংযোগ পদ্ধতি সঠিক এমটিপি/এমপিও পোলারিটি ম্যানেজমেন্ট নিশ্চিত করেঃ
উপকরণ ও নির্মাণ
প্যাকেজ
স্ট্যান্ডার্ড প্যাকেজিংয়ের মধ্যে সুরক্ষা কার্টনে লেবেলযুক্ত এবং চিহ্নিত ফাইবার অপটিক ক্যাবল অন্তর্ভুক্ত রয়েছে। উপলভ্য কার্টন আকারঃ 34 × 22 × 15 সেমি, 44 × 34 × 24 সেমি এবং 54 × 39 × 34 সেমি। কাস্টম প্যাকেজিং বিকল্প উপলব্ধ।
OEM/ODM সেবা
- কাস্টম ক্যাবল রং, মুদ্রণ এবং জ্যাকেট উপকরণ
- OEM লেবেলিং, সনাক্তকরণ রিং এবং তারের লেবেল
- কাস্টম বক্স ডিজাইন এবং শিপিং চিহ্ন
- একাধিক মানের স্তর উপলব্ধ
