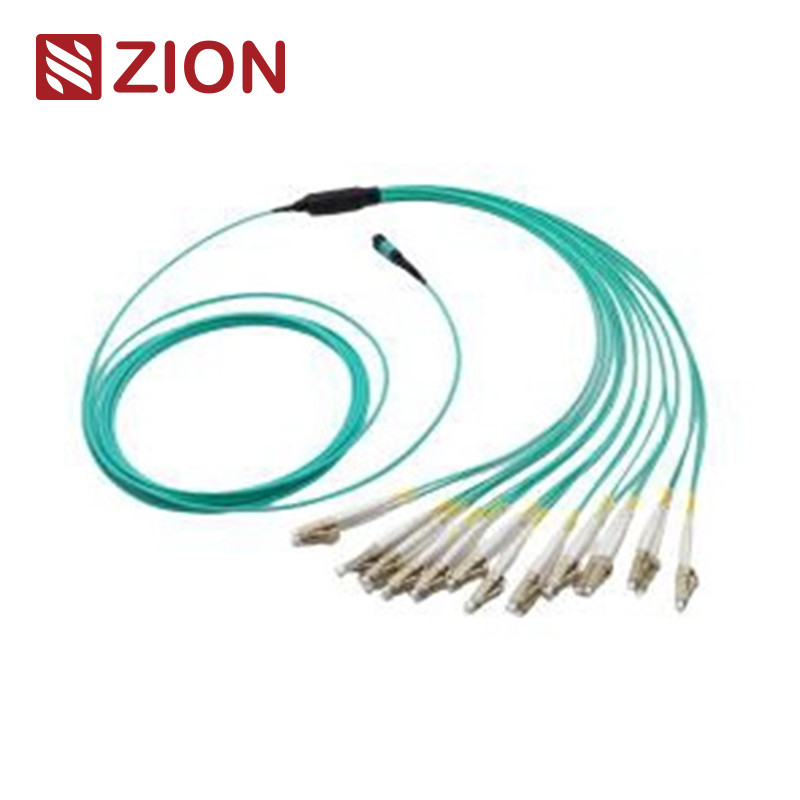

8F এমটিপি ওএম 3 ফাইবার অপটিক এমটিপি-এলসি 2.0 মিমি স্ট্রেইট হারনেস ক্যাবল
জিওন প্রোডাক্ট তথ্য
সিয়োন কোডঃZCM21A17HAAX
বর্ণনাঃ8F এমটিপি ওএম 3 ফাইবার অপটিক এমটিপি-এলসি 2.0 মিমি স্ট্রেইট হারনেস ক্যাবল
এমটিপি সংযোগকারী একটি মাল্টি-ফাইবার পুশ-অন সংযোগকারী যা উচ্চ ঘনত্বের পরিবেশের জন্য ডিজাইন করা হয়েছে। এই সিস্টেমটি মূলত ডেটা সেন্টার, ফাইবার-টু-দ্য বিল্ডিং অ্যাপ্লিকেশন,এবং অপটিক্যাল ট্রান্সিভার যন্ত্রপাতি যেমন 40G এর অভ্যন্তরীণ সংযোগ, 100 জি এবং কিউএসএফপি+ ডিভাইস।
এমটিপি সংযোগকারীগুলি ফাইবারের সংখ্যা, লিঙ্গ (পুরুষ / মহিলা) এবং পোলিশের ধরণ (পিসি বা এপিসি) এর ভিত্তিতে ইআইএ / টিআইএ -604-5 স্ট্যান্ডার্ড অনুসারে শ্রেণিবদ্ধ করা হয়।
These 8-core MTP to Duplex (4xLC uniboot) or Simplex (4xLC) straight harness cable assemblies are optimized for 40G QSFP+ PLR4 to 10G SFP+ LR optics direct connections in high-density data center applications.
সংযোগকারী শিল্প মান
এমপিও একক মোড
রেফারেন্সঃ EIA/TIA-604-5
হাউজিং বিবরণঃ এসএম এপিসিঃ সবুজ সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড ক্ষতি এমটিপি)
এসএম এপিসিঃ হলুদ সংযোগকারী + কালো বুট (সুপার লো লস এমটিপি)
এমপিও মাল্টিমোড
রেফারেন্সঃ EIA/TIA-604-5
হাউজিংয়ের বিবরণঃ OM1&OM2 পিসিঃ বেজ সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড লস এমটিপি)
OM3&OM4 পিসিঃ অ্যাকোয়া সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড এবং সুপার লো লস এমটিপি)
OM3&OM4 পিসিঃ হিদার ভায়োলেট সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড লস এমটিপি)
- আইইসি স্ট্যান্ডার্ড IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) এর সাথে সামঞ্জস্যপূর্ণ
- TIA-568-C অনুযায়ী কাঠামোগত ক্যাবলিং
- 10G ফাইবার চ্যানেল সম্মতি
- 40G এবং 100G আইইইই 802.3
অন্যান্য সংযোগকারী মান
- SC: TIA/EIA, FOCIS3, GR-326, NTT-SC, IEC61754-4 এবং JIS C5973
- LC: TIA/EIA, FOCIS10, GR-326, EIA/TIA-604-10, IEC61754-20 এবং JIS C5973
- FC: EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 এবং JIS C5973
- ST: TIA/EIA, FOCIS2, GR-326, IEC61754-2 এবং JIS C5973
- E2000: IEC61754-15
উপলব্ধ ফাইবারের ধরন
এমটিপি-এলসি, এমটিপি-এসসি, এমটিপি-এফসি, এমটিপি-এসটি এবং এমটিপি-ই২০০০ কনফিগারেশনে জি৬৫৭এএ১, জি৬৫৭এ২/বি২, জি৬৫৭বি৩, ওএম১ ৬২.৫/১২৫, ওএম২ ৫০/১২৫, ওএম৩ ৫০/১২৫, ওএম৪ ৫০/১২৫ এবং ওএম৫ ৫০/১২৫ ফাইবার টাইপের সাথে সামঞ্জস্যপূর্ণ।
অপটিক্যাল স্পেসিফিকেশন
সন্নিবেশ হ্রাস (এমপিও) - একক মোড (এপিসি 8 ডিগ্রি পোলিশ):
স্ট্যান্ডার্ড ক্ষতিঃ ≤0.75dB (সর্বোচ্চ), ≤0.50dB (সাধারণ)
খুব কম ক্ষতিঃ ≤0.35dB (সর্বোচ্চ), ≤0.20dB (সাধারণ)
ইনসেশন লস (এমপিও) - মাল্টিমোড (পিসি ফ্ল্যাট পোলিশ):
স্ট্যান্ডার্ড ক্ষতিঃ ≤0.6dB (সর্বোচ্চ), ≤0.50dB (সাধারণ)
খুব কম ক্ষতিঃ ≤0.35dB (সর্বোচ্চ), ≤0.20dB (সাধারণ)
সন্নিবেশ ক্ষতি (LC/SC/FC/ST):
একক মোড (এপিসি ৮ ডিগ্রি পোলিশ): ≤0.3dB
মাল্টিমোড (পিসি ফ্ল্যাট পোলিশ): ≤0.3dB
রিটার্ন লস:
এমপিও একক মোডঃ ≥60dB
এমপিও মাল্টিমোডঃ ≥25 ডিবি
LC/SC/FC/ST: APC≥60dB; UPC≥50dB; Multimode≥35dB
স্থায়িত্বঃ<০.৩ ডিবি সাধারণ পরিবর্তন (২০০ জোড়া)
বিনিময়যোগ্যতাঃ≤0.2dB
ইনপুট-ট্র্যাক পরীক্ষাঃ৫০০ বার, আইএল < ০.৫ ডিবি
টান শক্তিঃ> ৭০ এন
অপারেটিং তাপমাত্রাঃ-40°C থেকে +85°C
মূল বৈশিষ্ট্য
- নিম্ন সন্নিবেশ ক্ষতি, উচ্চ রিটার্ন ক্ষতি
- এমটি ভিত্তিক মাল্টি-ফাইবার সংযোগকারী 4, 8, 12 এবং 24 ফাইবার টার্মিনেশন সমর্থন করে
- ফাইবারের ভর-সমাপ্তির জন্য অর্থনৈতিক সমাধান
- কম ক্ষতি এবং স্ট্যান্ডার্ড ক্ষতির জন্য ডিজাইন করা হয়েছে
- রগডাইজড রাউন্ড ক্যাবল, ওভাল ক্যাবল এবং খালি রিবন বিকল্প
- ফাইবার টাইপ এবং পোলিশ টাইপ সহজ সনাক্তকরণের জন্য রঙ কোডযুক্ত হাউজিং
- চমৎকার পুনরাবৃত্তিযোগ্যতা এবং বিনিময়যোগ্যতা
এমপিও/এমটিপি তারের সুবিধা
- উচ্চমানের - কারখানায় প্রাক-সমাপ্ত, পরীক্ষিত এবং পরীক্ষার রিপোর্ট সহ প্যাকেজ করা
- স্থান সঞ্চয় - ছোট ব্যাসার্ধের ক্যাবল ভলিউম হ্রাস এবং বায়ু প্রবাহ উন্নত
- সময় দক্ষ - প্লাগ এবং প্লে নকশা ইনস্টলেশন সময় কমাতে
অ্যাপ্লিকেশন
40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 এবং উচ্চ ঘনত্বের ডেটা সেন্টার পরিবেশের জন্য ডিজাইন করা হয়েছে। 10/40/100G উচ্চ ঘনত্বের ডেটা সেন্টার অ্যাপ্লিকেশনগুলির জন্য অনুকূলিত।
প্রাথমিক অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে উচ্চ ঘনত্বের ডেটা সেন্টার পরিবেশ, ফাইবার-টু-দ্য বিল্ডিং ইনস্টলেশন এবং ফাইবার অপটিক সরঞ্জামগুলির অভ্যন্তরীণ সংযোগ।
সংশ্লিষ্ট পণ্য
জিওন কমিউনিকেশন এসএম, ওএম 3 এবং ওএম 4 ফাইবার ধরণের 8F, 12F এবং 24F কনফিগারেশন সহ এমটিপি-এলসি স্ট্রেইট হারনেস ক্যাবলগুলির একটি বিস্তৃত পরিসীমা সরবরাহ করে।
সংযোগ পদ্ধতি
এমটিপি - ৮ এক্স এলসি সিম্প্লেক্স স্ট্রাকচার - টাইপ ১
এমটিপি - ৪ এক্স এলসি ডুপ্লেক্স স্ট্রাকচার - টাইপ ২ এমটিপি - ৪ এক্স ইউনিবুট এলসি স্ট্রাকচার - টাইপ ৩ প্যাকেজ
স্ট্যান্ডার্ড প্যাকেজিংতে ওএমসি দ্বারা লেবেলযুক্ত এবং চিহ্নিত ফাইবার অপটিক ক্যাবল অন্তর্ভুক্ত রয়েছে। উপলব্ধ কার্টন আকারঃ 34 × 22 × 15 সেমি, 44 × 34 × 24 সেমি, 54 × 39 × 34 সেমি। অনুরোধের ভিত্তিতে কাস্টম প্যাকেজিং উপলব্ধ।
OEM/ODM সেবা
- কাস্টম ক্যাবল রঙ, মুদ্রণ এবং জ্যাকেট উপাদান
- OEM লেবেলিং, সনাক্তকরণ রিং এবং তারের লেবেল
- কাস্টম বক্স এবং শিপিং চিহ্ন
- বিভিন্ন মানের স্তর উপলব্ধ
পণ্যের বৈচিত্র
| চিত্র | বর্ণনা | শ্রেণী |
|---|
| 8F MPO ((পুরুষ) -LC ফ্যান-আউট 0.9mm 30-35cm প্যাচ ক্যাবল | অপটিক্যাল নেটওয়ার্কিং, এমপিও-এমটিপি (পুরুষ) -এলসি ফ্যান-আউট 0.9 মিমি, এমটিপি/এমপিও, অপটিক্যাল উপাদান |
| 12F MPO ((পুরুষ) -LC ফ্যান-আউট 0.9mm 30-35cm প্যাচ ক্যাবল | অপটিক্যাল নেটওয়ার্কিং, এমপিও-এমটিপি (পুরুষ) -এলসি ফ্যান-আউট 0.9 মিমি, এমটিপি/এমপিও, অপটিক্যাল উপাদান |
| 24F MPO ((পুরুষ) -LC ফ্যান-আউট 0.9mm 30-35cm প্যাচ ক্যাবল | অপটিক্যাল নেটওয়ার্কিং, এমপিও-এমটিপি (পুরুষ) -এলসি ফ্যান-আউট 0.9 মিমি, এমটিপি/এমপিও, অপটিক্যাল উপাদান |
