সিয়োন কোড এবং বর্ণনা
সিয়োন কোড: ZCM21A17HAAX

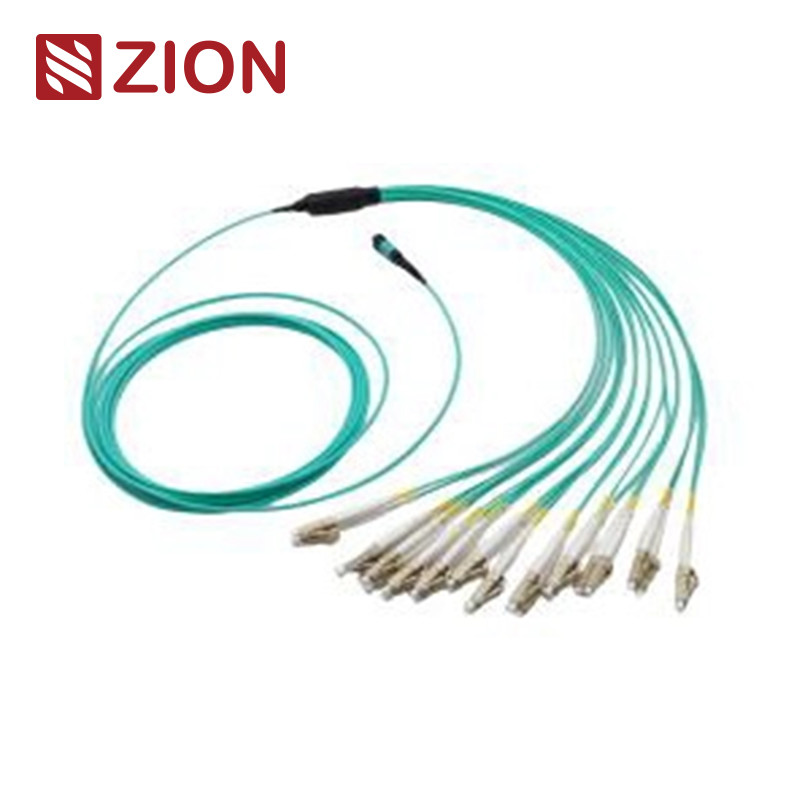

সিয়োন বর্ণনা: 8F এমটিপি ওএম 3 ফাইবার অপটিক এমটিপি-এলসি ২.০ মিমি স্ট্রেইট হারনেস ক্যাবল
এমটিপি সংযোগকারী একটি ফাইবার সংযোগকারী। এমটিপি (মাল্টি-ফাইবার পুশ অন) একটি মাল্টি-কোর ফাইবার সংযোগকারী টাইপ।এমটিপি উচ্চ ঘনত্বের ফাইবার প্রাক সংযোগ সিস্টেম বর্তমানে প্রধানত ডেটা সেন্টারের উচ্চ ঘনত্বের পরিবেশে প্রয়োগে ব্যবহৃত হয়, ভবনে অপটিক্যাল ফাইবারের প্রয়োগ এবং অপটিক্যাল ট্রান্সসিভার সরঞ্জামের অভ্যন্তরে অভ্যন্তরীণ সংযোগ অ্যাপ্লিকেশন যেমন অপটিক্যাল ডিভাইস, 40G, 100G, QSFP +।
এমটিপি সংযোগকারী প্রকারগুলি EIA/TIA-604-5 প্রবিধান অনুসারে আলাদা করা হয়ঃ কোর নম্বর (অ্যারে নম্বর), পুরুষ মাথা (পুরুষ, মহিলা), মেরুকরণ (পিসি বা এপিসি) ।
8 কোর MTP থেকে Duplex (( 4xLC uniboot);Simplex (4xLC) স্ট্রেইট হারনেস ক্যাবল সমাবেশ।
এমটিপি-এলসি/এসসি/এফসি/এসটি স্ট্রেইট হারনেস ক্যাবলগুলি উভয় প্রান্তে এমটিপি এবং এলসি/এসসি/এফসি/এসটি সংযোগকারী দিয়ে শেষ হয়। 8pcsDuplex (( 4xLC uniboot);সিম্প্লেক্স (৪xLC) ফ্যানআউট ক্যাবলগুলি 40G QSFP+ PLR4 থেকে 10G SFP+ LR অপটিক্স সরাসরি সংযোগ এবং উচ্চ ঘনত্বের ডেটা সেন্টার অ্যাপ্লিকেশনগুলির জন্য অনুকূলিতএটি বিশেষভাবে ডেটা সেন্টারে উচ্চ ঘনত্বের ফাইবার প্যাচিংয়ের জন্য ডিজাইন করা হয়েছে যার জন্য স্থান সাশ্রয় এবং ক্যাবল পরিচালনার সমস্যা কমাতে হবে।
এসএম 8 এফ এমটিপি-এলসি / এসসি / এফসি / এসটি স্ট্রেইট হারনেস ক্যাবলগুলি 40 জি কিউএসএফপি + পিএলআর 4 থেকে 10 জি এসএফপি + এলআর অপটিক্স সরাসরি সংযোগ এবং উচ্চ ঘনত্বের ডেটা সেন্টার অ্যাপ্লিকেশনগুলির জন্য অনুকূলিত।এই 8 ফাইবার হারনেস ক্যাবলটি কোন প্যাচ প্যানেল বা মধ্যবর্তী ট্রাঙ্কগুলির সাথে QSFP + থেকে (4) SFP + পোর্টগুলির মধ্যে সরাসরি সংযোগের জন্য ব্যবহৃত হয়.
সংযোগকারী √ শিল্প মান
এমপিও একক মোডরেফারেন্সঃএআইএ/টিআইএ-৬০৪-৫
এমপিও একক মোডআবাসনের বিবরণ:এসএম এপিসিঃ সবুজ সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড লস এমটিপি)
এসএম এপিসিঃ হলুদ সংযোগকারী + কালো বুট (সুপার লো লস এমটিপি)
এমপিও মাল্টিমোডরেফারেন্সঃএআইএ/টিআইএ-৬০৪-৫
এমপিও মাল্টিমোডআবাসনের বিবরণ:OM1&OM2 PC: বেজ সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড লস এমটিপি)
OM3&OM4 PC: অ্যাকোয়া সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড&সুপার নিম্ন ক্ষতি MTP)
OM3&OM4 পিসিঃ হিদার ভায়োলেট সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড ক্ষতি এমটিপি)
- আইইসি স্ট্যান্ডার্ড IEC-61754-7; আইইসি 61755, টেলকোর্ডিয়া GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) মেনে চলে TIA-568-C প্রতি কাঠামোগত তারের
- 10G ফাইবার চ্যানেল সম্মতি
- 40G এবং 100G আইইইই 802.3
অন্যান্য সংযোগকারী √ শিল্প মান
-
SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 এবং JIS C5973
-
LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 এবং JIS C5973.
-
FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 এবং JIS C5973
-
ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 এবং JIS C5973 ইত্যাদি
-
E2000: IEC61754-15
জন্য উপলব্ধ
- G657A1 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
- G657A2/B2 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
- G657B3 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
- OM1 62.5/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
- OM2 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
- OM3 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
- OM4 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
- OM5 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
অপটিক্যাল স্পেসিফিকেশন
সন্নিবেশ ক্ষতি (এমপিও) ((আইইসি 61300-3-34)একক মোড (এপিসি)৮ ডিগ্রি পোলিশ):স্ট্যান্ডার্ড ক্ষতি:≤0.75dB (সর্বোচ্চ), ≤0.50dB (সাধারণ); অতি নিম্ন ক্ষতি:≤0.35dB (সর্বোচ্চ), ≤0.20dB (সাধারণ)
সন্নিবেশ ক্ষতি ((MPO)) ((IEC 61300-3-34)মাল্টিমোড (পিসি)ফ্ল্যাট পোলিশ):স্ট্যান্ডার্ড ক্ষতি:≤0.6dB (সর্বোচ্চ), ≤0.50 (সাধারণ); সুপার নিম্ন ক্ষতি:≤0.35dB (সর্বোচ্চ), ≤0.20dB (সাধারণ)
সন্নিবেশ হ্রাস ((LC/SC/FC/ST)) ((IEC 61300-3-6)একক মোড (এপিসি ৮ ডিগ্রি পোলিশ):≤0.3dB
সন্নিবেশ হ্রাস ((LC/SC/FC/ST)) ((IEC 61300-3-6)মাল্টিমোড (পিসি ফ্ল্যাট পোলিশ):≤0.3dB
রিটার্ন লস (এমপিও)একক মোড (এপিসি)৮ ডিগ্রি পোলিশ):≥60dB(৮ ডিগ্রি পলিশিং)
রিটার্ন লস (এমপিও)মাল্টিমোড (পিসি)ফ্ল্যাট পোলিশ):≥25dB
রিটার্ন লস ((LC/SC/FC/ST):APC≥60dB; UPC≥50dB
রিটার্ন লস ((LC/SC/FC/ST):≥35dB
স্থায়িত্ব:<০.৩ ডিবি সাধারণ পরিবর্তন (২০০ জোড়া)
বিনিময়যোগ্যতা : ≤0.2dB
ইনপুট-ট্র্যাক পরীক্ষাঃ ৫০০ গুণ, আইএল<0.5 ডিবি
টানার শক্তিঃ> ৭০ এন
অপারেটিং তাপমাত্রাএকক মোড (এপিসি):-40°C থেকে +85°C
বৈশিষ্ট্য
- নিম্ন সন্নিবেশ ক্ষতি, উচ্চ রিটার্ন ক্ষতি
- এমটি ভিত্তিক মাল্টি-ফাইবার কানেক্টর, ৪,8,12 এবং 24 ফাইবার সংযোগকারী সমাপ্তি এবং সমাবেশ
- ফাইবারের ভর-সমাপ্তির জন্য অর্থনৈতিক সমাধান
- কম ক্ষতি এবং স্ট্যান্ডার্ড ক্ষতি এসএম এবং এমএম অ্যাপ্লিকেশন জন্য ডিজাইন করা
- রগডাইজড গোলাকার তারের, ডিম্বাকৃতির তারের এবং খালি রিবন বিকল্প উপলব্ধ
- ফাইবার টাইপ, পোলিশ টাইপ এবং/অথবা সংযোগকারী গ্রেড পার্থক্য করার জন্য উপলব্ধ রঙ কোডেড হাউজিং
- পুনরাবৃত্তিযোগ্যতা এবং বিনিময়যোগ্যতার ক্ষেত্রে ভাল
এমপিও/এমটিপি প্যাচ ক্যাবল/ট্রাঙ্ক ক্যাবলের সুবিধা সাধারণত নিম্নরূপ
