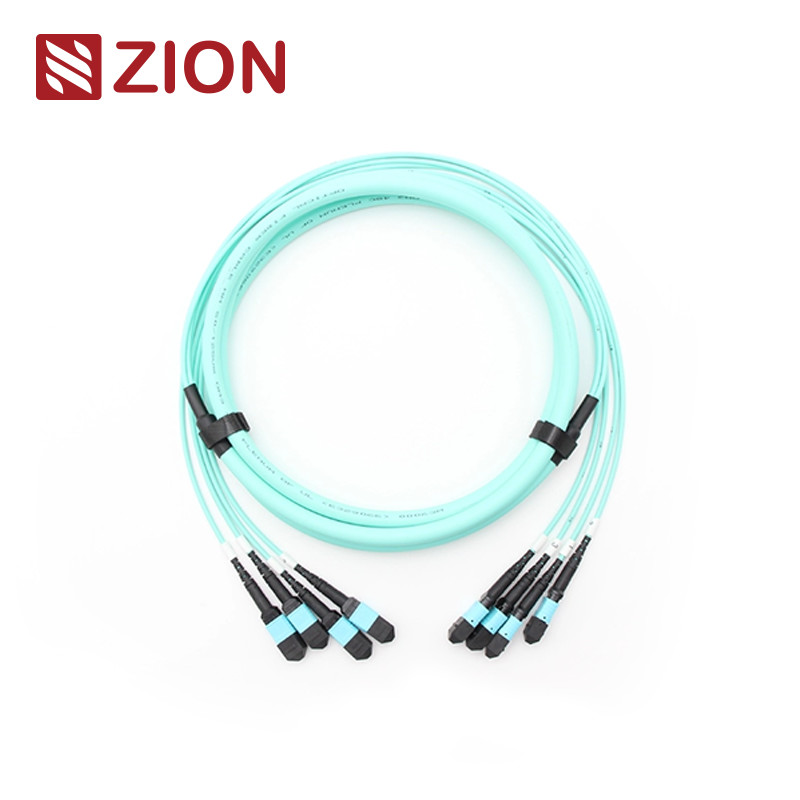

48F (4x12) MPO OM3 ফাইবার অপটিক ট্রাঙ্ক ক্যাবল
(4*12) 48F MPO OM3 ফাইবার অপটিক ট্রাঙ্ক ক্যাবল
সিয়োন কোড এবং বর্ণনা
সিয়োন কোডঃZCM12C7HIAX
সিয়োন বর্ণনাঃ(4*12) 48F MPO OM3 ফাইবার অপটিক ট্রাঙ্ক ক্যাবল
এমপিও সংযোগকারী একটি মাল্টি-ফাইবার সংযোগকারী প্রকার যা উচ্চ ঘনত্বের পরিবেশের জন্য ডিজাইন করা হয়েছে। এমপিও (মাল্টি-ফাইবার পুশ অন) সংযোগকারীগুলি মূলত ডেটা সেন্টার, ফাইবার-টু-দ্য বিল্ডিং অ্যাপ্লিকেশন,এবং 40 জি সমর্থনকারী অপটিক্যাল ট্রান্সিভার সরঞ্জামগুলির অভ্যন্তরীণ সংযোগ, ১০০জি এবং কিউএসএফপি+ প্রযুক্তি।
এমপিও সংযোগকারী প্রকারগুলি আইইসি 61754-7 প্রবিধান অনুসারে কোর সংখ্যা, লিঙ্গ (পুরুষ / মহিলা) এবং মেরুতা (পিসি বা এপিসি) দ্বারা আলাদা করা হয়।
24F-144F এমপিও/এমটিপি ট্রাঙ্ক ক্যাবলগুলি উভয় প্রান্তে এমপিও/এমটিপি সংযোগকারীগুলির সাথে শেষ হয়। এই ক্যাবলগুলি স্থায়ী লিঙ্ক হিসাবে এমপিও/এমটিপি মডিউলগুলিকে একসাথে সংযুক্ত করে এবং 12, 24, 48, 60, 72, 96,এবং ১৪৪ টি ফাইবার, 10/40/100Gbps পর্যন্ত গতির ডেটা সেন্টার সমাধান সমর্থন করে।
সংযোগকারী শিল্প মান
এমপিও একক মোড
রেফারেন্সঃআইইসি ৬১৭৫৪-৭
আবাসনের বিবরণ:এসএম এপিসিঃ সবুজ সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড ক্ষতি MPO)
এসএম এপিসিঃ হলুদ সংযোগকারী + কালো বুট (সুপার লো লস এমপিও)
এমপিও মাল্টিমোড
রেফারেন্সঃআইইসি ৬১৭৫৪-৭
আবাসনের বিবরণ:OM1&OM2 পিসিঃ বেজ সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড ক্ষতি MPO)
OM3&OM4 PC: অ্যাকোয়া সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড এবং সুপার নিম্ন ক্ষতি MPO)
OM3&OM4 পিসিঃ হিদার ভায়োলেট সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড ক্ষতি MPO)
- আইইসি স্ট্যান্ডার্ড IEC-61754-7; আইইসি 61755, টেলকোর্ডিয়া GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) মেনে চলে
- 10G ফাইবার চ্যানেল সম্মতি
- 40G এবং 100G আইইইই 802.3
অপটিক্যাল স্পেসিফিকেশন
| প্যারামিটার |
স্পেসিফিকেশন |
| সন্নিবেশ হ্রাস (এমপিও) একক মোড (এপিসি 8 ডিগ্রি পোলিশ) |
স্ট্যান্ডার্ড ক্ষতিঃ ≤0.75dB (সর্বোচ্চ), ≤0.50dB (সাধারণ)
খুব কম ক্ষতিঃ ≤0.35dB ((সর্বোচ্চ), ≤0.20dB ((সাধারণ) |
| ইনসেশন লস (এমপিও) মাল্টিমোড (পিসি ফ্ল্যাট পোলিশ) |
স্ট্যান্ডার্ড ক্ষতিঃ ≤0.6dB (সর্বোচ্চ), ≤0.50 (সাধারণ)
খুব কম ক্ষতিঃ ≤0.35dB ((সর্বোচ্চ), ≤0.20dB ((সাধারণ) |
| সন্নিবেশ হ্রাস (LC/SC/FC/ST) একক মোড (APC 8-ডিগ্রি পালিশ) |
≤0.3dB |
| সন্নিবেশ হ্রাস (LC/SC/FC/ST) মাল্টিমোড (PC ফ্ল্যাট পোলিশ) |
≤0.3dB |
| রিটার্ন লস (এমপিও) সিঙ্গেলমোড (এপিসি ৮ ডিগ্রি পোলিশ) |
≥60dB ((8 ডিগ্রি পলিশিং) |
| রিটার্ন লস (এমপিও) মাল্টিমোড (পিসি ফ্ল্যাট পোলিশ) |
≥25dB |
| রিটার্ন লস (LC/SC/FC/ST) |
APC≥60dB; UPC≥50dB |
| স্থায়িত্ব |
<০.৩ ডিবি সাধারণ পরিবর্তন (২০০ জোড়া) |
| বিনিময়যোগ্যতা |
≤0.2dB |
| ইনপুট-ট্র্যাক পরীক্ষা |
৫০০ বার, আইএল < ০.৫ ডিবি |
| প্রসার্য শক্তি |
> ৭০ এন |
| অপারেটিং তাপমাত্রা একক মোড (APC) |
-40°C থেকে +85°C |
বৈশিষ্ট্য
- নিম্ন সন্নিবেশ ক্ষতি, উচ্চ রিটার্ন ক্ষতি
- এমটি ভিত্তিক মাল্টি-ফাইবার কানেক্টর, ৪,8,12 এবং 24 ফাইবার সংযোগকারী সমাপ্তি এবং সমাবেশ
- ফাইবারের ভর-সমাপ্তির জন্য অর্থনৈতিক সমাধান
- কম ক্ষতি এবং স্ট্যান্ডার্ড ক্ষতি এসএম এবং এমএম অ্যাপ্লিকেশন জন্য ডিজাইন
- রগডাইজড রাউন্ড ক্যাবল, ওভাল ক্যাবল এবং খালি রিবন বিকল্প উপলব্ধ
- ফাইবার টাইপ, পোলিশ টাইপ এবং/অথবা সংযোগকারী গ্রেড পার্থক্য করার জন্য উপলব্ধ রঙ কোডেড হাউজিং
- পুনরাবৃত্তিযোগ্যতা এবং বিনিময়যোগ্যতার ক্ষেত্রে ভাল
প্রয়োগ
12 এফ এমপিও-এলসি / এসসি / এফসি / এসটি স্ট্রেইট হারনেস ক্যাবলগুলি 40 জি এলআর 4 পিএসএম, 40 জিবিএএসই-এসআর 4, 40 জি কিউএসএফপি + পিএলআর 4 এবং উচ্চ ঘনত্বের ডেটা সেন্টারগুলির জন্য ডিজাইন করা হয়েছে। 10/40/100 জি উচ্চ ঘনত্বের ডেটা সেন্টার অ্যাপ্লিকেশনগুলির জন্য অনুকূলিত।
ওএমসির সমস্ত এমপিও সংযোগকারীগুলি সেনকো / নিসিন / সুমিটোমো থেকে আসে। এমপিও ফাইবার প্যাচ কর্ড তিনটি প্রাথমিক ক্ষেত্রে ব্যবহৃত হয়ঃ
- উচ্চ ঘনত্ব পরিবেশের সাথে ডেটা সেন্টার অ্যাপ্লিকেশন
- ভবনের কাছে অপটিক্যাল ফাইবার
- ফাইবার সরঞ্জামগুলিতে অভ্যন্তরীণ সংযোগকারী অ্যাপ্লিকেশন
নামকরণের নিয়ম এবং আদেশ নিশ্চিতকরণ তথ্য
Senko MPO এর জন্য ট্যাব টানুন
24F-144F MPO/MTP ট্রাঙ্ক ক্যাবল
পণ্য উপাদান - ক্যাবল
সংযোগকারী এবং ফাইবার চ্যানেল
নোটঃমহিলা সংযোগকারীকে পুরুষ সংযোগকারী টাইপের সাথে সংযোগ করতে হবে।
MPO-MPO 12F ট্রাঙ্ক ক্যাবলের অঙ্কন
| সামগ্রিক দৈর্ঘ্য (এল) (মি) |
সহনশীলতার দৈর্ঘ্য (সেমি) |
| 0 < L < 1 |
+৫/০ |
| 1 < L < 10 |
+১০/০ |
| 10 < L < 40 |
+১৫/০ |
| ৪০ লিটার |
+০.৫% এক্স এল/০ |
তিনটি সংযোগ পদ্ধতি সঠিক এমটিপি / এমপিও মেরুকরণ বজায় রাখতে সহায়তা করে
যেহেতু 24F-144F MPO/MTP ট্রাঙ্ক ক্যাবলের ইউনিট সংযোগকারীটি 12F MPO/MTP, তাই এটির একই মেরুদণ্ড রয়েছে একক 12F MPO/MTP ট্রাঙ্ক ক্যাবলের মতো।
বিষয়বস্তুর বিবরণ
জিওন কমিউনিকেশনের হট এমপিও/এমটিপি ট্রাঙ্ক ক্যাবল
- 7236055 ZCM12C2HIA: (4*12)48F MPO SM ফাইবার অপটিক ট্রাঙ্ক ক্যাবল
- 7236056 ZCM12C7HAA: (4*12)48F MPO OM3 ফাইবার অপটিক ট্রাঙ্ক ক্যাবল
- 7236057 ZCM12C8HMAX: (4*12)48F MPO OM4 ফাইবার অপটিক ট্রাঙ্ক ক্যাবল
- 7236058 ZCM22C2HIA: (4*12)48F MTP SM ফাইবার অপটিক ট্রাঙ্ক ক্যাবল
- 7236059 ZCM22C7HAA: (4*12)48F MTP OM3 ফাইবার অপটিক ট্রাঙ্ক ক্যাবল
- 7236060 ZCM22C8HMA: (4*12)48F MTP OM4 ফাইবার অপটিক ট্রাঙ্ক ক্যাবল
প্যাকেজ
এই সহজেই হ্যান্ডেলযোগ্য এবং ভাল সুরক্ষিত ফাইবার অপটিক্যাল ক্যাবল প্যাকেজটি ডিফল্টরূপে ওএমসি দ্বারা লেবেল এবং চিহ্নিত করা হয়েছে। স্ট্যান্ডার্ড কার্টন আকারঃ 34*22*15 সেমি; 44*34*24 সেমি; 54*39*34 সেমি।কার্টন নির্বাচন পণ্যের পরিমাণ উপর নির্ভর করে. কাস্টম প্যাকেজিং পাওয়া যায়.
OEM/ODM পরিষেবা
কাস্টমাইজেশন বিকল্পগুলির মধ্যে রয়েছেঃ
- ক্যাবলের রঙ, মুদ্রণ শব্দ, ক্যাবল জ্যাকেটের উপাদান, সংযোগকারী রঙ
- OEM লেবেল, সনাক্তকরণ রিং, তারের লেবেল, বাক্স, শিপিং চিহ্ন
- বিভিন্ন মানের স্তর
