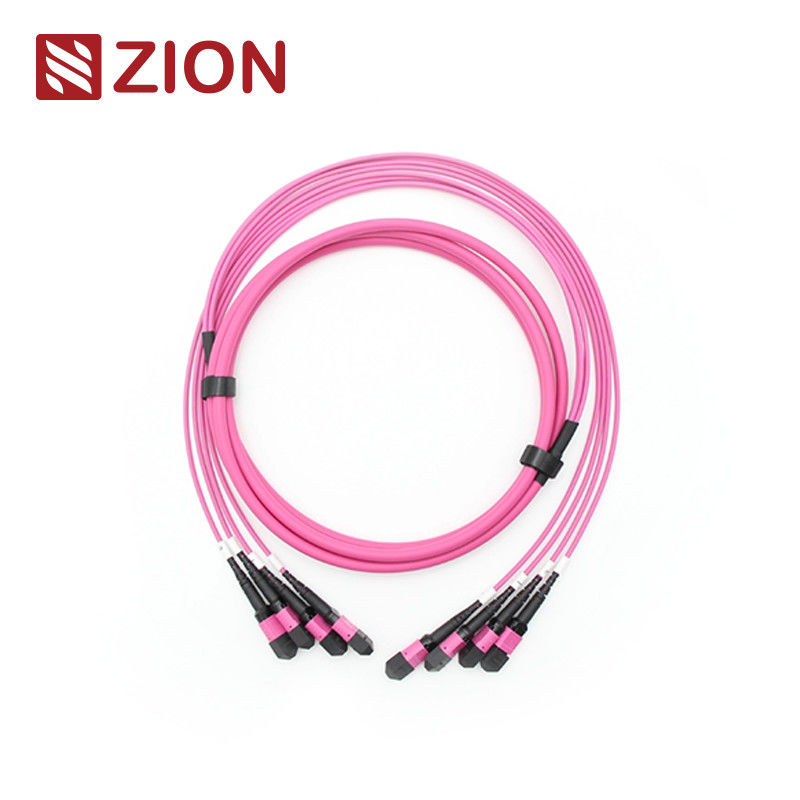

48F MPO OM4 ফাইবার অপটিক ট্রাঙ্ক কেবল
(4×12)48F MPO OM4 ফাইবার অপটিক ট্রাঙ্ক কেবল
জায়ন কোড:ZCM12C8HIAX
জায়ন বর্ণনা:(4×12)48F MPO OM4 ফাইবার অপটিক ট্রাঙ্ক কেবল
এমপিও সংযোগকারী একটি মাল্টি-ফাইবার পুশ-অন সংযোগকারী যা উচ্চ-ঘনত্বের পরিবেশের জন্য ডিজাইন করা হয়েছে। এই সিস্টেমটি প্রাথমিকভাবে ডেটা সেন্টার, ফাইবার-টু-দ্য-বিল্ডিং অ্যাপ্লিকেশন এবং 40G, 100G এবং QSFP+ প্রযুক্তি সমর্থনকারী অপটিক্যাল ট্রান্সসিভার সরঞ্জামগুলির মধ্যে অভ্যন্তরীণ সংযোগগুলিতে ব্যবহৃত হয়।
এমপিও সংযোগকারীর ধরন IEC 61754-7 মান অনুযায়ী শ্রেণীবদ্ধ করা হয় মূল গণনা, লিঙ্গ (পুরুষ/মহিলা), এবং পোলিশ প্রকার (PC বা APC) এর উপর ভিত্তি করে।
পণ্য ওভারভিউ
24F-144F এমপিও/এমটিপি ট্রাঙ্ক তারের উভয় প্রান্তে এমপিও/এমটিপি সংযোগকারীর সাথে সমাপ্ত করা হয়, যা এমপিও/এমটিপি মডিউলগুলির মধ্যে স্থায়ী লিঙ্ক তৈরি করে। 12, 24, 48, 60, 72, 96 এবং 144 ফাইবার কনফিগারেশনে উপলব্ধ, এই তারগুলি ডেটা সেন্টার সমাধানের জন্য 10/40/100Gbps পর্যন্ত গতি সমর্থন করে।
সংযোগকারী শিল্প মান
এমপিও সিঙ্গেলমোড রেফারেন্স:আইইসি 61754-7
এমপিও সিঙ্গেলমোড হাউজিং বিশদ:SM APC: সবুজ সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড লস এমপিও); হলুদ সংযোজক + কালো বুট (সুপার লো লস এমপিও)
এমপিও মাল্টিমোড রেফারেন্স:আইইসি 61754-7
এমপিও মাল্টিমোড হাউজিং বিশদ:OM1&OM2 PC: বেইজ কানেক্টর+ব্ল্যাক বুট; OM3 এবং OM4 পিসি: অ্যাকোয়া সংযোগকারী + কালো বুট; OM3 এবং OM4 পিসি: হিদার ভায়োলেট সংযোগকারী + কালো বুট
- IEC স্ট্যান্ডার্ড IEC-61754-7 পূরণ করে; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5(FOCIS5) অনুগত
- TIA-568-C প্রতি স্ট্রাকচার্ড ক্যাবলিং
- 10G ফাইবার চ্যানেল কমপ্লায়েন্ট
- 40G এবং 100G IEEE 802.3 অনুগত
অপটিক্যাল স্পেসিফিকেশন
সন্নিবেশ ক্ষতি (MPO) সিঙ্গেলমোড (APC 8-ডিগ্রী পালিশ):স্ট্যান্ডার্ড লস: ≤0.75dB(সর্বোচ্চ), ≤0.50dB(সাধারণ); খুব কম ক্ষতি: ≤0.35dB(সর্বোচ্চ), ≤0.20dB(সাধারণ)
সন্নিবেশ ক্ষতি (MPO) মাল্টিমোড (পিসি ফ্ল্যাট পলিশ):স্ট্যান্ডার্ড লস: ≤0.6dB(সর্বোচ্চ), ≤0.50(সাধারণ); খুব কম ক্ষতি: ≤0.35dB(সর্বোচ্চ), ≤0.20dB(সাধারণ)
রিটার্ন লস (MPO) সিঙ্গেলমোড (APC 8-ডিগ্রী পালিশ):≥60dB
রিটার্ন লস (এমপিও) মাল্টিমোড (পিসি ফ্ল্যাট পলিশ):≥25dB
স্থায়িত্ব:<0.3dB সাধারণ পরিবর্তন (200 মিলন)
বিনিময়যোগ্যতা:≤0.2dB
সন্নিবেশ-টান পরীক্ষা:500 বার, IL <0.5dB
প্রসার্য শক্তি:>70N
অপারেটিং টেম্পারেচার সিঙ্গেলমোড (APC):-40°C থেকে +85°C
মূল বৈশিষ্ট্য
- কম সন্নিবেশ ক্ষতি, উচ্চ রিটার্ন ক্ষতি
- 4, 8, 12 এবং 24 ফাইবার সমাপ্তি সহ MT-ভিত্তিক মাল্টি-ফাইবার সংযোগকারী
- ফাইবার ভর-সমাপ্তির জন্য অর্থনৈতিক সমাধান
- কম ক্ষতি এবং স্ট্যান্ডার্ড লস singlemode এবং multimode অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে
- রাগডাইজড বৃত্তাকার তারের, ডিম্বাকৃতি তারের এবং বেয়ার পটি বিকল্প
- সহজ ফাইবার টাইপ সনাক্তকরণের জন্য রঙ-কোডেড হাউজিং
- চমৎকার পুনরাবৃত্তিযোগ্যতা এবং বিনিময়যোগ্যতা
অ্যাপ্লিকেশন
12F MPO-LC/SC/FC/ST স্ট্রেইট হারনেস তারগুলি 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 এবং উচ্চ-ঘনত্বের ডেটা সেন্টারের জন্য ডিজাইন করা হয়েছে৷ 10/40/100G উচ্চ-ঘনত্ব ডেটা সেন্টার অ্যাপ্লিকেশনের জন্য অপ্টিমাইজ করা হয়েছে।
- উচ্চ-ঘনত্বের পরিবেশ সহ ডেটা সেন্টার অ্যাপ্লিকেশন
- ফাইবার থেকে বিল্ডিং ইনস্টলেশন
- ফাইবার সরঞ্জামে অভ্যন্তরীণ সংযোগকারী অ্যাপ্লিকেশন
নামকরণের নিয়ম ও আদেশ নিশ্চিতকরণ
সেনকো এমপিওর জন্য পুশ পুল ট্যাব
পণ্য উপকরণ - তারের
সংযোগকারী এবং ফাইবার চ্যানেল
দ্রষ্টব্য:মহিলা সংযোগকারীকে অবশ্যই পুরুষ সংযোগকারী প্রকারের সাথে সংযোগ করতে হবে।
MPO-MPO 12F ট্রাঙ্ক তারের অঙ্কন
সামগ্রিক দৈর্ঘ্য সহনশীলতা:
0<L<1: +5/-0 সেমি
1<L<10: +10/-0 সেমি
10<L<40: +15/-0 সেমি
40<L: +0.5% x L/-0
MTP/MPO পোলারিটির জন্য তিনটি সংযোগ পদ্ধতি
24F-144F MPO/MTP ট্রাঙ্ক ক্যাবলের ইউনিট সংযোগকারী হল 12F MPO/MTP, একক 12F MPO/MTP ট্রাঙ্ক তারের মতো একই পোলারিটি বজায় রাখে।
উপাদান বিবরণ
জিয়ন কমিউনিকেশন হট এমপিও/এমটিপি ট্রাঙ্ক কেবল
- 7236055 ZCM12C2HIA: (4×12)48F এমপিও এসএম ফাইবার অপটিক ট্রাঙ্ক কেবল
- 7236056 ZCM12C7HAA: (4×12)48F MPO OM3 ফাইবার অপটিক ট্রাঙ্ক কেবল
- 7236057 ZCM12C8HMAX: (4×12)48F MPO OM4 ফাইবার অপটিক ট্রাঙ্ক কেবল
- 7236058 ZCM22C2HIA: (4×12)48F MTP SM ফাইবার অপটিক ট্রাঙ্ক কেবল
- 7236059 ZCM22C7HAA: (4×12)48F MTP OM3 ফাইবার অপটিক ট্রাঙ্ক কেবল
- 7236060 ZCM22C8HMA: (4×12)48F MTP OM4 ফাইবার অপটিক ট্রাঙ্ক কেবল
প্যাকেজিং
এই সহজে পরিচালনা করা এবং ভাল-সুরক্ষিত ফাইবার অপটিক কেবল প্যাকেজটিকে OMC দ্বারা ডিফল্ট হিসাবে লেবেল এবং চিহ্নিত করা হয়েছে। স্ট্যান্ডার্ড শক্ত কাগজ আকার: 34 × 22 × 15 সেমি; 44×34×24 সেমি; 54×39×34 সেমি। শক্ত কাগজ নির্বাচন পরিমাণের উপর নির্ভর করে। কাস্টম প্যাকেজিং উপলব্ধ.
OEM/ODM পরিষেবা
- কাস্টম তারের রঙ, মুদ্রণ, জ্যাকেট উপাদান, এবং সংযোগকারী রং
- OEM লেবেলিং, শনাক্তকরণ রিং, তারের লেবেল, বাক্স এবং শিপিং চিহ্ন
- বিভিন্ন মানের স্তর উপলব্ধ
