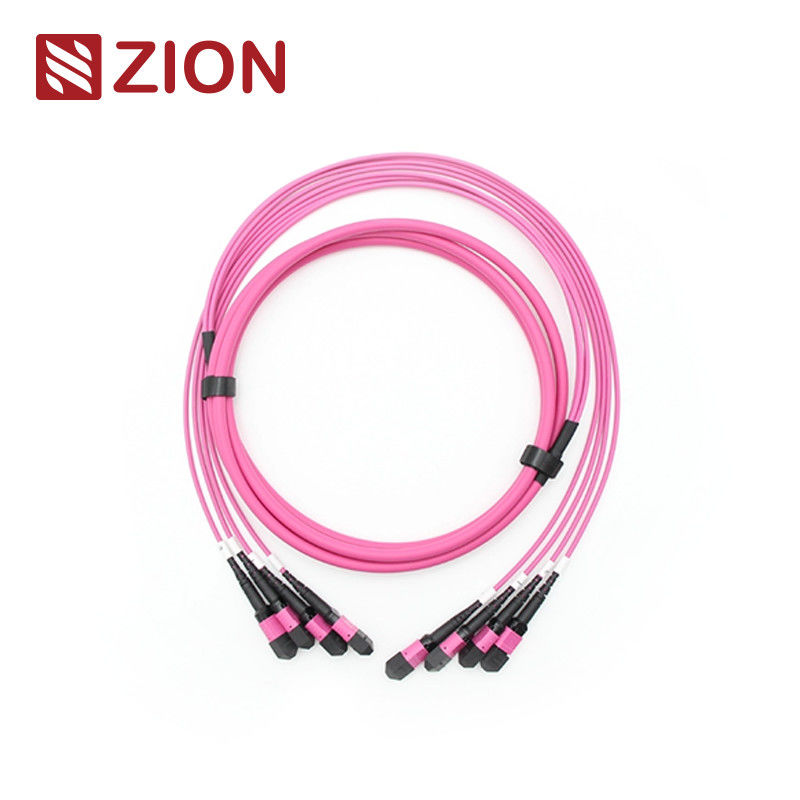

4x12 48F MPO OM4 ফাইবার অপটিক ট্রাঙ্ক কেবল সিঙ্গেলমোড মাল্টিমোড

সিয়োন কোড এবং বর্ণনা

সিয়োন কোড: ZCM12C8HIAX
সিয়োন বর্ণনা:(৪*১২)48F MPO OM4 ফাইবার অপটিক টার্ক ক্যাবল

এমপিও সংযোগকারী একটি ফাইবার সংযোগকারী। এমপিও (মাল্টি-ফাইবার পুশ অন) একটি মাল্টি-কোর ফাইবার সংযোগকারী প্রকার।এমপিও উচ্চ ঘনত্বের ফাইবার প্রাক সংযোগ সিস্টেম বর্তমানে প্রধানত ডেটা সেন্টারের উচ্চ ঘনত্বের পরিবেশে প্রয়োগে ব্যবহৃত হয়, ভবনে অপটিক্যাল ফাইবারের প্রয়োগ এবং অপটিক্যাল ট্রান্সসিভার সরঞ্জামের অভ্যন্তরে অভ্যন্তরীণ সংযোগ অ্যাপ্লিকেশন যেমন অপটিক্যাল ডিভাইস, 40G, 100G, QSFP +।

এমপিও সংযোগকারী প্রকারগুলি আইইসি 61754-7 প্রবিধান অনুসারে আলাদা করা হয়ঃ কোর নম্বর (অ্যারে নম্বর), পুরুষ মাথা (পুরুষ, মহিলা), মেরুতা (পিসি বা এপিসি) ।

24F-144F এমপিও/এমটিপি ট্রাঙ্ক ক্যাবলটি উভয় প্রান্তে এমপিও/এমটিপি সংযোগকারী দিয়ে শেষ হয়। এমপিও/এমটিপি প্যাচ ক্যাবল/ট্রাঙ্ক ক্যাবলগুলি এমপিও/এমটিপি মডিউলগুলিকে স্থায়ী লিঙ্ক হিসাবে একসাথে সংযুক্ত করে।প্যাচ ক্যাবল / ট্রাঙ্ক ক্যাবল 12, 24, 48,60৭২96,144fibers. 10/40/100Gbps পর্যন্ত গতি সমর্থন ডেটা সেন্টার সমাধান। তারা সাধারণত ক্যাসেট, প্যানেল বা ruggedized MPO / MTP ফ্যান-আউট আন্তঃসংযোগ করতে গৃহীত হয়,এবং ডেটা সেন্টার এবং অন্যান্য উচ্চ ফাইবার পরিবেশে উচ্চ ঘনত্বের ব্যাকবোন ক্যাবলিংয়ের দ্রুত স্থাপনার সুবিধার্থে. এছাড়াও, MPO / MTP এছাড়াও অনেক নমনীয়তা এবং সুবিধা প্রদান করে একবার আপনি প্যাচ প্যানেল মধ্যে সংযোগকারী শৈলী পরিবর্তন করতে হবে. পরিবর্তে তারের ট্রাঙ্ক উপর সংযোগকারী পরিবর্তন,শুধু প্যাচ প্যানেলের ক্রস সংযোগ পাশ নতুন সংযোগকারী শৈলী সঙ্গে একটি নতুন ক্যাসেট ইনস্টল.

সংযোগকারী √ শিল্প মান

এমপিও একক মোডরেফারেন্সঃআইইসি ৬১৭৫৪-৭

এমপিও একক মোডআবাসনের বিবরণ:এসএম এপিসিঃ সবুজ সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড ক্ষতি MPO)
এসএম এপিসিঃ হলুদ সংযোগকারী + কালো বুট (সুপার লো লস এমপিও)

এমপিও মাল্টিমোডরেফারেন্সঃআইইসি ৬১৭৫৪-৭

এমপিও মাল্টিমোডআবাসনের বিবরণ:OM1&OM2 পিসিঃ বেজ সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড ক্ষতি MPO)
OM3&OM4 PC: অ্যাকোয়া সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড&সুপার নিম্ন ক্ষতি MPO)
OM3&OM4 পিসিঃ হিদার ভায়োলেট সংযোগকারী + কালো বুট (স্ট্যান্ডার্ড ক্ষতি MPO)

• আইইসি স্ট্যান্ডার্ড IEC-61754-7; আইইসি 61755, টেলকোর্ডিয়া GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) মেনে চলে TIA-568-C প্রতি কাঠামোগত তারের
• 10G ফাইবার চ্যানেল সম্মতি
• 40G এবং 100G আইইইই 802.3

অপটিক্যাল স্পেসিফিকেশন

সন্নিবেশ ক্ষতি (এমপিও) ((আইইসি 61300-3-34)একক মোড (এপিসি)৮ ডিগ্রি পোলিশ):স্ট্যান্ডার্ড ক্ষতি:≤0.75dB (সর্বোচ্চ), ≤0.50dB (সাধারণ); অতি নিম্ন ক্ষতি:≤0.35dB (সর্বোচ্চ), ≤0.20dB (সাধারণ)

সন্নিবেশ ক্ষতি ((MPO)) ((IEC 61300-3-34)মাল্টিমোড (পিসি)ফ্ল্যাট পোলিশ):স্ট্যান্ডার্ড ক্ষতি:≤0.6dB (সর্বোচ্চ), ≤0.50 (সাধারণ); সুপার নিম্ন ক্ষতি:≤0.35dB (সর্বোচ্চ), ≤0.20dB (সাধারণ)

সন্নিবেশ হ্রাস ((LC/SC/FC/ST)) ((IEC 61300-3-6)একক মোড (এপিসি ৮ ডিগ্রি পোলিশ):≤0.3dB

সন্নিবেশ হ্রাস ((LC/SC/FC/ST)) ((IEC 61300-3-6)মাল্টিমোড (পিসি ফ্ল্যাট পোলিশ):≤0.3dB

রিটার্ন লস (এমপিও)একক মোড (এপিসি)৮ ডিগ্রি পোলিশ):≥60dB(৮ ডিগ্রি পলিশিং)

রিটার্ন লস (এমপিও)মাল্টিমোড (পিসি)ফ্ল্যাট পোলিশ):≥25dB

রিটার্ন লস ((LC/SC/FC/ST):APC≥60dB; UPC≥50dB

রিটার্ন লস ((LC/SC/FC/ST):≥35dB

স্থায়িত্ব:<০.৩ ডিবি সাধারণ পরিবর্তন (২০০ জোড়া)

বিনিময়যোগ্যতা : ≤0.2dB

ইনপুট-ট্র্যাক পরীক্ষাঃ ৫০০ গুণ, আইএল<0.5 ডিবি

টানার শক্তিঃ> ৭০ এন

অপারেটিং তাপমাত্রাএকক মোড (এপিসি):-40°C থেকে +85°C

বৈশিষ্ট্য

• নিম্ন সন্নিবেশ ক্ষতি, উচ্চ রিটার্ন ক্ষতি
• এমটি ভিত্তিক মাল্টি-ফাইবার কানেক্টর, ৪,8,12 এবং 24 ফাইবার সংযোগকারী সমাপ্তি এবং সমাবেশ
• ফাইবারের ভর-সমাপ্তির জন্য অর্থনৈতিক সমাধান
• কম ক্ষতি এবং স্ট্যান্ডার্ড ক্ষতি এসএম এবং এমএম অ্যাপ্লিকেশন জন্য ডিজাইন করা
• রগডাইজড গোলাকার তারের, ডিম্বাকৃতির তারের এবং খালি রিবন বিকল্প উপলব্ধ
• ফাইবার টাইপ, পোলিশ টাইপ এবং/অথবা সংযোগকারী গ্রেড পার্থক্য করার জন্য উপলব্ধ রঙ কোডেড হাউজিং
• পুনরাবৃত্তিযোগ্যতা এবং বিনিময়যোগ্যতার ক্ষেত্রে ভাল

প্রয়োগ

12 এফ এমপিও-এলসি / এসসি / এফসি / এসটি স্ট্রেইট হারনেস ক্যাবলগুলি 40 জি এলআর 4 পিএসএম, 40 জিবিএএসই-এসআর 4, 40 জি কিউএসএফপি + পিএলআর 4 এবং উচ্চ ঘনত্বের ডেটা সেন্টারের জন্য ডিজাইন করা হয়েছে। এটি 10/40/100 জি উচ্চ ঘনত্বের ডেটা সেন্টার অ্যাপ্লিকেশনগুলির জন্য অনুকূলিত।
ওএমসি-র সমস্ত এমপিও সংযোগকারীগুলি সেনকো / নিসিন / সুমিটোমো থেকে। এমপিও ফাইবার প্যাচ কর্ড একটি উচ্চ ঘনত্বের তারের সমাবেশ যা সাধারণত তিনটি ক্ষেত্রে ব্যবহৃত হয়।

• উচ্চ ঘনত্ব ডিগ্রী পরিবেশের সাথে ডেটা সেন্টার অ্যাপ্লিকেশন
• ভবনের কাছে অপটিক্যাল ফাইবার
• ফাইবার সরঞ্জামগুলিতে অভ্যন্তরীণ সংযোগকারী অ্যাপ্লিকেশন।

নামকরণের নিয়মাবলী এবং অর্ডার নিশ্চিতকরণ তথ্যঃ

Senko MPO এর জন্য Pull Tab চাপুন

24F-144F MPO/MTP ট্রাঙ্ক ক্যাবল

পণ্য উপাদান-ক্যাবল

দ্রষ্টব্যঃ মহিলা সংযোগকারীকে পুরুষ সংযোগকারী প্রকারের সাথে সংযুক্ত করতে হবে।

এমপিও-এমপিও ১২এফ ট্রাঙ্ক ক্যাবল।

তিনটি সংযোগ পদ্ধতি সঠিক এমটিপি / এমপিও মেরুকরণ বজায় রাখতে সহায়তা করে

কারণ 24F-144F MPO/MTP ট্রাঙ্ক ক্যাবল ¢s ইউনিট সংযোগকারী 12F MPO/MTP, তাই এটি একক 12F হিসাবে একই মেরুতা আছে
এমপিও/এমটিপি ট্রাঙ্ক ক্যাবল

উপকরণের বিবরণ

জিওন কমিউনিকেশনের হট এমপিও/এমটিপি ট্রাঙ্ক ক্যাবল

• 7236055 ZCM12C2HIA: (4*12)48F MPO SM ফাইবার অপটিক টার্ক ক্যাবল
• 7236056 ZCM12C7HAA: (4*12)48F MPO OM3 ফাইবার অপটিক টার্ক ক্যাবল
• 7236057 ZCM12C8HMAX: (4*12)48F MPO OM4 ফাইবার অপটিক টার্ক ক্যাবল
• 7236058 ZCM22C2HIA: (4*12)48F এমটিপি এসএম ফাইবার অপটিক টার্ক ক্যাবল
• 7236059 ZCM22C7HAA: (4*12)48F MTP OM3 ফাইবার অপটিক টার্নক্যাবল
• 7236060 ZCM22C8HMA: (4*12)48F MTP OM4 ফাইবার অপটিক টার্নক্যাবল

প্যাকেজ

এই সহজেই গ্রহণযোগ্য এবং ভাল সুরক্ষিত ফাইবার অপটিক্যাল ক্যাবল প্যাকেজটি ডিফল্টরূপে OMC দ্বারা লেবেল এবং চিহ্নিত করা হয়েছে ।

স্ট্যান্ডার্ড কার্টনের আকারঃ ৩৪*২২*১৫ সেমি; ৪৪*৩৪*২৪ সেমি ; ৫৪*৩৯*৩৪ সেমি। কোন কার্টনটি ব্যবহার করা হবে তা পণ্যের Qty এর উপর নির্ভর করে।

প্যাকিং কাস্টমাইজ করা যায়।

আপনার জন্য OEM/ODM পরিষেবা

• ক্যাবলের রঙ, মুদ্রণ শব্দ, ক্যাবল জ্যাকেটের উপাদান, সংযোগকারী রঙ
• OEM লেবেল, সনাক্তকরণ রিং, তারের লেবেল,বাক্স, শিপিং চিহ্ন
• ভিন্ন মানের স্তর।
