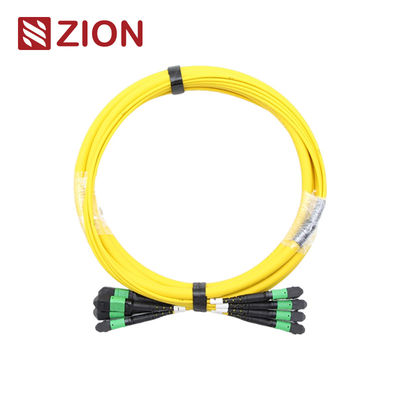

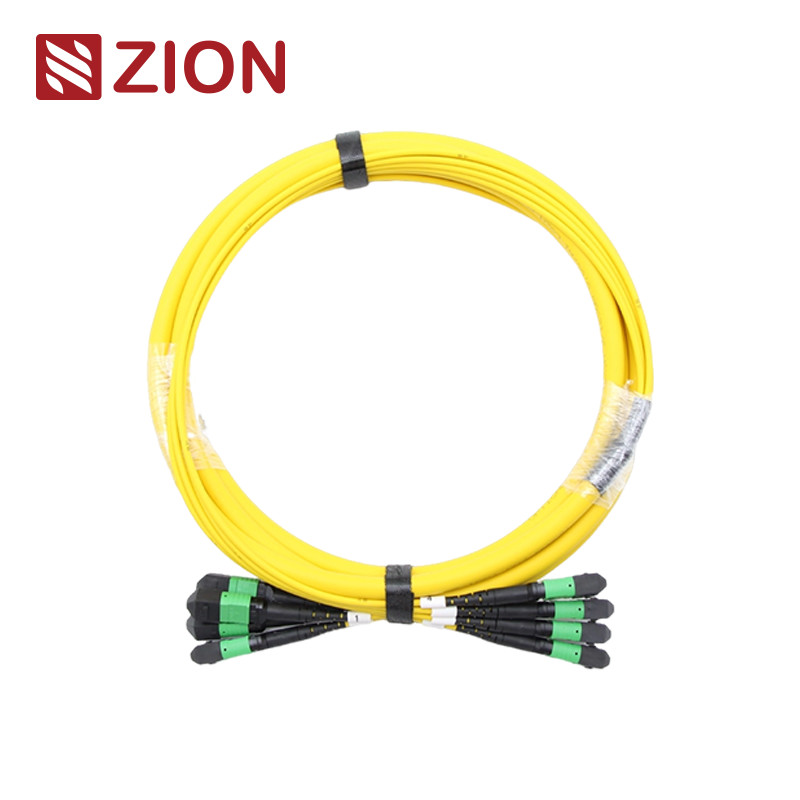

48F (4x12) MTP সিঙ্গেল-মোড ফাইবার অপটিক ট্রাঙ্ক ক্যাবল
এই উচ্চ-ঘনত্বের (4*12)48F MTP সিঙ্গেল-মোড ফাইবার অপটিক ট্রাঙ্ক ক্যাবল ডেটা সেন্টার এবং টেলিযোগাযোগ অ্যাপ্লিকেশনগুলির জন্য নির্ভরযোগ্য সংযোগ প্রদান করে।
পণ্য সনাক্তকরণ
জিয়ন কোড: ZCM22C2HIAX
জিয়ন বিবরণ: (4*12)48F MTP SM ফাইবার অপটিক ট্রাঙ্ক ক্যাবল
MTP সংযোগকারীর সংক্ষিপ্ত বিবরণ
MTP (মাল্টি-ফাইবার পুশ অন) সংযোগকারী হল একটি উচ্চ-ঘনত্বের মাল্টি-ফাইবার সংযোগকারীর প্রকার যা ডেটা সেন্টার পরিবেশ, ফাইবার-টু-দ্য-বিল্ডিং অ্যাপ্লিকেশন এবং 40G, 100G, এবং QSFP+ প্রযুক্তি সমর্থনকারী অপটিক্যাল ট্রান্সসিভার সরঞ্জামের অভ্যন্তরীণ সংযোগের জন্য ডিজাইন করা হয়েছে।
MTP সংযোগকারীগুলিকে ফাইবার গণনা, লিঙ্গ (পুরুষ/মহিলা), এবং পলিশ প্রকার (PC বা APC) এর উপর ভিত্তি করে EIA/TIA-604-5 মান অনুযায়ী শ্রেণীবদ্ধ করা হয়।
ট্রাঙ্ক ক্যাবলের স্পেসিফিকেশন
24F-144F MPO/MTP ট্রাঙ্ক ক্যাবল উভয় প্রান্তে MPO/MTP সংযোগকারী দিয়ে টার্মিনেট করা হয়, যা MPO/MTP মডিউলগুলির মধ্যে স্থায়ী লিঙ্ক তৈরি করে। এই ক্যাবলগুলি 12, 24, 48, 60, 72, 96, এবং 144 ফাইবার কনফিগারেশনে উপলব্ধ এবং 10/40/100Gbps পর্যন্ত ডেটা সেন্টার সমাধান সমর্থন করে।
এই ট্রাঙ্ক ক্যাবলগুলি ক্যাসেট, প্যানেল বা রাগেজড MPO/MTP ফ্যান-আউটগুলির সাথে আন্তঃসংযোগ করে, যা ডেটা সেন্টার এবং অন্যান্য উচ্চ-ফাইবার-গণনা পরিবেশে উচ্চ-ঘনত্বের ব্যাকবোন ক্যাবলিং দ্রুত স্থাপন করতে সক্ষম করে।
শিল্প মান সম্মতি
MTP সিঙ্গেলমোড রেফারেন্স: EIA/TIA-604-5
MTP সিঙ্গেলমোড হাউজিং বিবরণ: SM APC: সবুজ সংযোগকারী+কালো বুট (স্ট্যান্ডার্ড লস MTP); হলুদ সংযোগকারী+কালো বুট (সুপার লো লস MTP)
MTP মাল্টিমোড রেফারেন্স: EIA/TIA-604-5
MTP মাল্টিমোড হাউজিং বিবরণ: OM1&OM2 PC: বেইজ সংযোগকারী+কালো বুট; OM3&OM4 PC: অ্যাকোয়া সংযোগকারী+কালো বুট; OM3&OM4 PC: হিদার ভায়োলেট সংযোগকারী+কালো বুট
- IEC স্ট্যান্ডার্ড IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5(FOCIS5) মেনে চলে
- TIA-568-C অনুযায়ী কাঠামোগত ক্যাবলিং
- 10G ফাইবার চ্যানেল কমপ্লায়েন্ট
- 40G এবং 100G IEEE 802.3 কমপ্লায়েন্ট
অপটিক্যাল পারফরম্যান্স স্পেসিফিকেশন
সন্নিবেশ ক্ষতি (MTP) - সিঙ্গেলমোড (APC 8-ডিগ্রি পালিশ):
স্ট্যান্ডার্ড ক্ষতি: ≤0.75dB(সর্বোচ্চ), ≤0.50dB(সাধারণ)
সুপার লো ক্ষতি: ≤0.35dB(সর্বোচ্চ), ≤0.20dB(সাধারণ)
সন্নিবেশ ক্ষতি (MTP) - মাল্টিমোড (PC ফ্ল্যাট পলিশ):
স্ট্যান্ডার্ড ক্ষতি: ≤0.6dB(সর্বোচ্চ), ≤0.50(সাধারণ)
সুপার লো ক্ষতি: ≤0.35dB(সর্বোচ্চ), ≤0.20dB(সাধারণ)
সন্নিবেশ ক্ষতি (LC/SC/FC/ST):
সিঙ্গেল মোড (APC): ≤0.3dB
মাল্টিমোড (PC): ≤0.3dB
ফেরত ক্ষতি (MTP) - সিঙ্গেলমোড (APC): ≥60dB
ফেরত ক্ষতি (MTP) - মাল্টিমোড (PC): ≥25dB
স্থায়িত্ব: <0.3dB সাধারণ পরিবর্তন (200 মিলন)
বিনিময়যোগ্যতা: ≤0.2dB
সন্নিবেশ-টানা পরীক্ষা: 500 বার, IL <0.5dB
টান শক্তি: >70N
অপারেটিং তাপমাত্রা - সিঙ্গেলমোড: -40°C থেকে +85°C
প্রধান বৈশিষ্ট্য
- কম সন্নিবেশ ক্ষতি, উচ্চ ফেরত ক্ষতি কর্মক্ষমতা
- 4, 8, 12 এবং 24 ফাইবার সমাপ্তি সহ MT-ভিত্তিক মাল্টি-ফাইবার সংযোগকারী
- ফাইবারগুলির ব্যাপক-সমাপ্তির জন্য সাশ্রয়ী সমাধান
- কম ক্ষতি এবং স্ট্যান্ডার্ড ক্ষতি SM এবং MM অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে
- রাগেজড রাউন্ড ক্যাবল, ওভাল ক্যাবল এবং খালি ফিতা বিকল্প
- সহজ ফাইবার প্রকার এবং পলিশ প্রকার সনাক্তকরণের জন্য কালার কোডেড হাউজিং
- চমৎকার পুনরাবৃত্তিযোগ্যতা এবং বিনিময়যোগ্যতা
অ্যাপ্লিকেশন
সেনকো/নিসসিন/সুমিতোমো থেকে OMC-এর MTP সংযোগকারীগুলি আদর্শ:
- উচ্চ-ঘনত্বের ডেটা সেন্টার পরিবেশ
- ফাইবার-টু-দ্য-বিল্ডিং ইনস্টলেশন
- ফাইবার অপটিক সরঞ্জামের অভ্যন্তরীণ সংযোগ
পণ্য ডকুমেন্টেশন
সেনকো MTP-এর জন্য পুশ পুল ট্যাব
ক্যাবল নির্মাণের উপকরণ
সংযোগকারী এবং ফাইবার চ্যানেল কনফিগারেশন
দ্রষ্টব্য: সঠিক অপারেশনের জন্য মহিলা সংযোগকারীগুলিকে পুরুষ সংযোগকারীর প্রকারের সাথে সংযোগ করতে হবে।
MTP-MTP 12F ট্রাঙ্ক ক্যাবলের প্রযুক্তিগত অঙ্কন
দৈর্ঘ্য সহনশীলতা স্পেসিফিকেশন
| সমগ্র দৈর্ঘ্য (L) (মি) |
দৈর্ঘ্য সহনশীলতা (সেমি) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0.5% x L/-0 |
MTP/MPO পোলারিটি সংযোগ পদ্ধতি
যেহেতু 24F-144F MPO/MTP ট্রাঙ্ক ক্যাবলের একক সংযোগকারী হল 12F MPO/MTP, তাই এটি একক 12F MPO/MTP ট্রাঙ্ক ক্যাবলের মতোই পোলারিটি বজায় রাখে।
উপাদান স্পেসিফিকেশন
জনপ্রিয় MPO/MTP ট্রাঙ্ক ক্যাবল মডেল
- 7236055 ZCM12C2HIAX: (4*12)48F MPO SM ফাইবার অপটিক ট্রাঙ্ক ক্যাবল
- 7236056 ZCM12C7HAAX: (4*12)48F MPO OM3 ফাইবার অপটিক ট্রাঙ্ক ক্যাবল
- 7236057 ZCM12C8HMAX: (4*12)48F MPO OM4 ফাইবার অপটিক ট্রাঙ্ক ক্যাবল
- 7236058 ZCM22C2HIAX: (4*12)48F MTP SM ফাইবার অপটিক ট্রাঙ্ক ক্যাবল
- 7236059 ZCM22C7HAAX: (4*12)48F MTP OM3 ফাইবার অপটিক ট্রাঙ্ক ক্যাবল
- 7236060 ZCM22C8HMAX: (4*12)48F MTP OM4 ফাইবার অপটিক ট্রাঙ্ক ক্যাবল
প্যাকেজিং তথ্য
সমস্ত ফাইবার অপটিক ক্যাবল OMC দ্বারা স্ট্যান্ডার্ড হিসাবে লেবেলযুক্ত এবং চিহ্নিত করা হয়। উপলব্ধ কার্টন আকারের মধ্যে রয়েছে 34*22*15 সেমি, 44*34*24 সেমি, এবং 54*39*34 সেমি, যা অর্ডারের পরিমাণের উপর ভিত্তি করে নির্বাচন করা হয়। কাস্টম প্যাকেজিং বিকল্পগুলি উপলব্ধ।
OEM/ODM পরিষেবা
কাস্টমাইজেশন বিকল্পগুলির মধ্যে রয়েছে:
- ক্যাবলের রঙ, প্রিন্টিং এবং জ্যাকেট উপাদান
- OEM লেবেল, সনাক্তকরণ রিং, ক্যাবল লেবেল, বাক্স এবং শিপিং চিহ্ন
- নির্দিষ্ট প্রয়োজনীয়তা পূরণের জন্য বিভিন্ন মানের স্তর
